生物實驗室通風空調系統形式

通風空調系統是實現生物安全實驗室防護功能的重要技術措施之一， 由于一、二級生物安全實驗室對通風空調系統沒有很特別的要求(加強型二級生物安全實驗室除外)，生物安全實驗室對通風空調系統的設計有哪些要求？高等級生物安全實驗室通風空調系統設計的四項基本原則是：

(1)采用全新風系統，即全部送風取自室外，室內的空氣直接排到室外，不再循環使用；

(2)排風處理，即須經過高效過濾器過濾后排放；

(3)防護區室內氣流有合理的氣流組織，即保證室內氣流由清潔區向污染區流動；

(4)室內壓力低于室外，即防護區呈現絕對負壓狀態。

生物實驗室通風空調系統形式如下：

1. 全新風問題

二級生物安全實驗室可以采用帶循環風的空調系統，如果涉及化學溶媒等則應采用全排風系統，三、四級生物安全實驗室應采用全新風系統，且送、排風總管應安裝氣密閥門，防護區內不得安裝普通的風機盤管機組或房間空調器。動物生物安全實驗室應同時滿足現行國家標準《實驗動物環境與設施》GB14925的有關要求。

2.集中式或分散式問題

通風空調系統是實現生物安全實驗室防護功能的重要技術措施之一，其系統的劃分應根據操作對象的平面布置等情況經技術經濟比較后確定，應采取有效措施避免污染，空調凈化系統的劃分應有利于自動控制系統的設置和節能運行。

首先，高等級生物安全實驗室內往往設置有生物安全柜、獨立通風籠具(IVC)、 動物隔離器等局部排風設備，則這些排風設備是否與所在防護區房間共用一套排風系統，便是一個問題；其次，當實驗室區域面積較大，即存在多個主實驗室時(尤其是存在多套主實驗室，且各主實驗室人物流路線相對獨立時)，整個實驗室區域是否共用一套送排風系統，這又是一個值得關注的問題。

面對上述兩個問題，建議的設計為：

1.實驗室內通風設備與所在房間宜共用一套排風系統

這一設計的目的是做到“任何時候須極盡所能地維持實驗房間負壓，維持生物安全柜相對實驗房間負壓”。但在部分已建生物安全實驗室中，并沒有采用這條原則，這些實驗室比較有代表性的凈化空調系統原理如下圖所示，即整個實驗室區域的送風為一套系統，生物安全柜等實驗設備的排風單獨采用一套系統，房間排風為另一套系統。

圖所示的凈化空調系統存在兩點不足：

(1)除了房間排風系統需要配置一用一備兩臺排風機外，生物安全柜等實驗設備的排風系統同樣需要配置一用一備兩臺排風機，不僅初投資增加，排風機的安裝同樣需要占用空間。

(2)須確保生物安全柜等實驗設備排風系統的可靠工作，確保兩套排風系統啟停的聯鎖控制(實驗設備較房間排風系統先開后關)，否則存在生物安全柜等實驗設備內的空氣倒抽入房間的可能，這使得自控系統復雜化，徒增自控工程造價。中凈環球凈化可提供生物實驗室、動物實驗室的咨詢、規劃、設計、施工、安裝改造等配套服務。

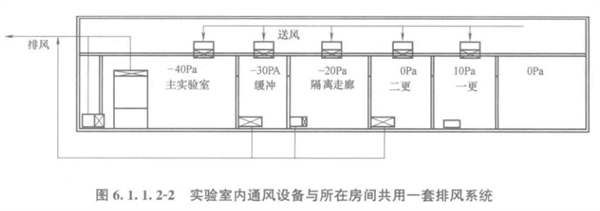

故建議的送排風方案為實驗室內通風設備與所在房間共用一套排風系統，如圖6.1.1.2-2所示。

2.實驗室區域面積較大時，送排風系統宜按功能區劃分

這一設計的意思是當實驗室區域面積較大時，輔助工作區設置一套獨立的送排風系統，防護區設置一套或幾套獨立的送排風系統， 每套送排風系統的風量不宜過大(一般不宜超過20000m³/h)，否則空氣處理設備過大、噪聲大、送回風管道大、占空間和面積大，使用也不靈活。
