單向流潔凈室或設施的風速測定

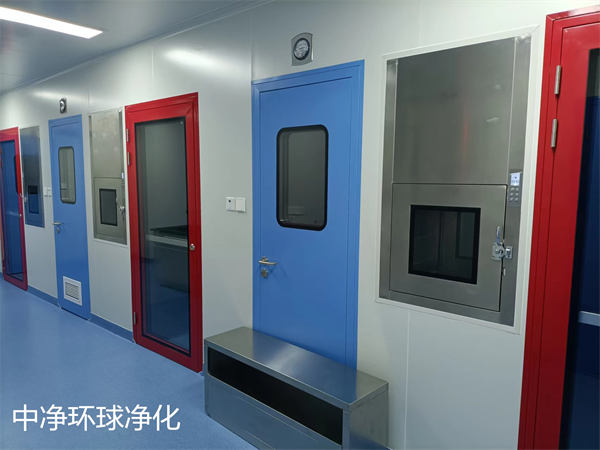

潔凈室及相關受控環境中，單向流流型是指室內送、回風所構成的氣流流線基本平行，且橫斷風速大致均勻的流型。在國際潔凈行業內，這種室內氣流流型被稱之為層流，而與其不同的常規氣流流型則被稱之為紊流或亂流。但從水力學嚴格的定義來考核，無論是單向流還是非單向流流型，都屬于水力學的紊流范疇。

空調凈化行業過去將這種室內氣流流型稱之為“層流”，與水力學所定義的“層流”概念差別很大。

單向流流型主要有，氣流流向與地面成直角的垂直單向流和氣流流向與地面平行的水平單向流，其風速測定方法如下：

1.單向流的風速測定

通常選擇垂直于送風氣流的某個斷面A (以平方米計)作為測定風速的基準面。如果是在末級過濾器下風向測定風速，測定斷面一般距過濾器出風面150~300mm，如果選擇工作平面高度作為風速測定的基準面，通常選取距地面高度800mm處。測風速時通常把測定斷面均勻分成若干個面積相等的格子，格子數即測點數i。其數量依照的規定，可按10A的平方根計算，即i=√10A， 還要求不少于4個測點。而此前ISO 14644-3：1999的規定是i>√A，但不得少于3個測點即可。也就是說，GB/T 25915.3-2010 及等同的ISO 14644-3：2005將單向流風速測定的網格劃分更小，測點數量較舊標準增加了3倍多。此外還指出，每個過濾器出風口或每個風機過濾器機組出風口面至少有5個測點。ISO 14644-3：1999規定，為保證測值的可靠在每個格子的中心測定風速時，測量時間至少要持續10s。GB/T 25915.3-2010及等同的ISO 14644-3：2005則對測量時間未予具體規定，但強調測量時間要足夠長，以保證測值讀數的重復性。必要時還應記錄下平均值，較大值和較小值。

單向流潔凈室或設施的總風量可按下式計算：

Q_st=(v_c×A_c)

式中Q_st---潔凈室及相關受控環境的總風量，m³/s；

v_c---每個格子中心風速，m/s；

A_c---各個格子的面積，m²。

2.關于單向流風速及均勻性測試的建議

單向流潔凈室的風速及均勻性是其重要的技術指標，而國內、外標準有關風速較少測點數的規定出入較大，在沒有更權威的標準出臺前，實際工作中如何執行為妥，建議如下：

(1)風速均勻性直接關系到單向流的氣流方向與流型，特別是風機過濾器單元使用越來越普遍，而影響FFU斷面出風風速均勻性的因素又較多，潔凈室風速測點數量偏少時，難于判定其風速不均勻程度。因此，筆者認為風速測點數宜按國內、外標準中規定較嚴格的方法執行。中凈環球凈化可提供潔凈室、無塵室的咨詢、規劃、設計、施工、安裝改造等配套服務。

(2)按照亞洲幾家持有NEBB資質的公司的檢測習慣，一般是在每臺 2英尺×4英尺的高效空氣過濾器出風口下風向均布4點或8點測風速。潔凈室面積較大時，每臺FFU測4點，潔凈室面積較小時，每臺FFU測8點。按此習慣計算100m² ISO 4級單向流潔凈室，當滿布率為80%時測點數為426點或852點，滿布率為70%時測點數為372點或744點，滿布率為60%時測點數為320點或640點，滿布率為50%時測點數為266點或532點?？梢?，每臺FFU布置4個測點時與其較為接近的是NEBB較為寬松的另一個規定所要求的較少測點數。但此款規定所使用的儀器不是通常使用的翼形風速儀、熱球式或熱線式風速儀，而是帶有多個感受風壓孔洞的十字形或其他形式的排管，它類似于風罩流量計的測速裝置。因此，其測值代表了一個小范圍的風速平均值。

目前所知，ISO 5級以上的各級單向流潔凈室，其出風面的高效過濾器滿布率一般都在50%以上，通常潔凈級別越高，滿布率也越大。根據這些數據來分析，筆者認為，盡管增加測點數、增大測試工作量，但為求可靠評定風速均勻性，足夠的測點數量和密度是必要的。與此同時，合理降低測點數以壓縮檢測工作量，也是須考慮的因素。因此，建議劃分單向流潔凈室風速測定均布測點的等分格，宜在0.09~0.36m²范圍內取值，即測點間距宜在0.3~0.6m范圍內。高級別的單向流潔凈室等分格面積宜取小值，稍低級別的宜取大值。
